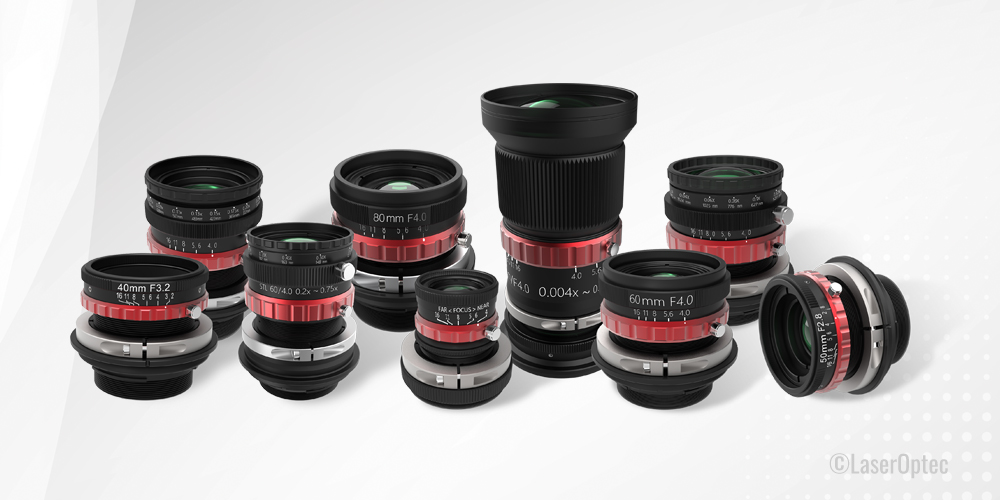

LS系列高解析线扫描镜头
从28mm靶面到80mm靶面,多种放大倍率,支持4k7μ、8k5μ、8k7μ、16k5μ、16k3.45μ等多种相机。
青岛徕奥光电研发生产的LS系列高解析线扫镜头,在大靶面传感器范围内,它具有极高的光学成像质量,操作简单,结构紧凑、坚固耐用,可锁定对焦和光圈,并有多种可选接口,适配多种规格相机,可以广泛应用于印刷检测、液晶屏检测、太阳能检测、锂电池检测、电路板检测等众多领域。
产品特点:
覆盖多种大靶面, Ø28mm~ Ø80mm
高分辨率,最高支持3.45μ高分辨率线扫相机
中心到边缘成像均匀,非常小的畸变
抱紧调焦紧固方式,结构紧凑
可选无热化镜头,可定制抗震镜头,可选短波红外镜头
适配4k7μ、8k5μ、8k7μ、12k5μ、16k5μ、16k3.45μ等多种相机
LS系列线扫镜头快速选型
型号 | 焦距(mm) | 光圈FNO | 像面尺寸(mm) | 倍率范围(X) | 工作距离(mm) | 视场范围(mm) | 适配接口(mm) | 规格书 |
---|---|---|---|---|---|---|---|---|
LS2530 | 25 | 3.0~16 | 28 | 0.0~0.2 | 135~2491 |
Ø28视场:140~2800 Ø14视场:70~1400 |
M42x1.0 | 点此下载 |
LS2540 | 25 | 4.0~16 | 30 | 0.02~0.07 | 350~1245 |
Ø28视场:415~1444 |
M42x1.0 | 点此下载 |
LS3540 | 35 | 4.0~16 | 30 | 0.0~0.5 | 83~3512 |
Ø28视场:57~2867 Ø14视场:28~1433 |
M42x1.0 | 点此下载 |
SWIR4514 | 45 | 1.4~16 | 30 | 0.16~0.9 | 320~550 |
Ø28视场:167~305 |
M42x1.0 | 点此下载 |
LS4032 | 40 | 3.2~16 | 43 | 0.04~0.33 | 132~1044 | Ø43视场:130~1075 | F-Mount, M42, M48, M58, M72, M90 | 点此下载 |
LS5028 | 50 | 2.8~16 | 43 | 0.04~0.33 | 174~1275 | Ø43视场:130~1075 | F-Mount, M42, M48, M58, M72, M90 | 点此下载 |
LS00304 | 60 | 4.0~16 | 43 | 0.03-0.4 | 171~2010 | Ø43视场:108~1442 | F-Mount, M42, M48, M58, M72, M90 | 点此下载 |
LS00402 | 60 | 4.0~22 | 60 | 0.04~0.2 | 328~1524 | Ø60视场:300~1500 | F-Mount, M42, M48, M58, M72, M90 | 点此下载 |
LS0275 | 60 | 4.0~22 | 60 | 0.2~0.75 | 108~328 | Ø60视场:80~300 | F-Mount, M42, M48, M58, M72, M90 | 点此下载 |
LS6040 | 60 | 4.0~16 | 60 | 0.04~0.33 | 214~1536 | Ø60视场:181~1500 | F-Mount, M42, M48, M58, M72, M90 | 点此下载 |
LS4056 | 40 | 5.6~16 | 60 | 0.04~0.25 | 186~1044 | Ø60视场:231~1441 | M58, M72, M42, M48, M90 | 点此下载 |
LS4040 | 40 | 4.0~16 | 60 | 0.004~0.227 | 170~9987 | Ø60视场:260~15434 | M72, M58 | 点此下载 |
LS8040 | 80 | 4.0~16 | 80 | 0.04~0.33 | 303~2071 |
Ø80视场:242~2000 Ø60视场:172~1500 |
F-Mount, M42, M48, M58, M72, M90 | 点此下载 |
大面阵及线扫镜头系列,根据不同应用需求如倍率、使用波长、工作距、物方工作视场等,可按客户需求定制。
